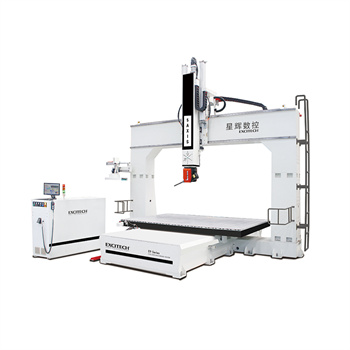

Jste vítáni, abyste přišli do naší továrny a koupili si nejnovější prodejní, nízkou cenu a vysoce kvalitní 5osou frézku E9-1224D, Singhui se těší na spolupráci s vámi. Stroj E9 je pětiosé obráběcí centrum s ovladačem OSAI – navržené pro nejnáročnější požadavky na zpracování, maximální přesnost a rychlejší výrobu.
Jste vítáni, abyste přišli do naší továrny a koupili si nejnovější prodejní, nízkou cenu a vysoce kvalitní 5osou frézku E9-1224D, Singhui se těší na spolupráci s vámi.
Popis výrobku
E9 stroj je pětiosé obráběcí centrum s řídicím systémem OSAI pro nejnáročnější požadavky na zpracování, maximální přesnost, rychlejší výroba. Všechny části stroje jsou vyrobeny ze světové špičky komponenty, jako je italský dovážený řídicí systém OSAI, servo Yaskawa motor a japonské lineární vedení THK. Snadné profilování na velkém obrobku, dobře se hodí pro 3D zakřivené povrchové zpracování. Pracovní rychlost, cestování rychlost a rychlost řezání lze dramaticky ovládat samostatně zlepšit produktivitu.
Dvojče stůl volitelný: Design se dvěma stoly zdvojnásobuje produktivitu umožňující operace nakládky a vykládky na jedné stanici bez přerušení pracovního cyklu.
Technický parametr
Série |
E9-1224D | E9-1530D | E9-2030D |
Cestovní velikost |
1850*3100*950/1300mm | 2150*3700*950/1300mm | 2650*3700*950/1300mm |
Pracovní velikost |
1200*2400*650/1000mm | 1500*3000*650/1000mm | 2000*3000*650/1000 mm |
Velikost stolu |
1200*2400 mm | 1550*3050 mm | 2100*3050 mm |
Přenos |
Pohon kulovým šroubem X/ Z, pohon ozubeným hřebenem a pastorkem | ||
Osa klimatizace |
A: ±120°, C:±245° | ||
Struktura tabulky |
T-drážka /podtlakový stůl | ||
Výkon vřetena |
10 / 15 kW HSD | ||
Rychlost vřetena |
22 000 ot./min | ||
Rychlost cestování |
60 / 60 / 20 m/min | ||
Pracovní rychlost |
20 m/min | ||
Časopis nástroje |
Kolotoč 8 slotů | ||
Systém řízení |
Yaskawa | ||
Napětí |
AC380/3P/50HZ | ||
Ovladač |
OSAI |
1. Měnič nástrojů
The stroj využívá karuselový zásobník nástrojů, standardně vybavený 8 nástroji, a počet zásobníků nástrojů lze vybrat podle potřeby, což může efektivně zkrátit dobu výměny nástroje a zlepšit efektivitu práce.
2. HSD vřeteno
Přijetí italského vysokorychlostního elektrického vřetena HSD, vysoké rychlosti vřetena a optimalizované účinnosti zpracování.
3. Itálie kontrolní systém OSAI
The stroj využívá slavný italský řídicí systém OSAI a ovládání systém je nezávislý na podvozku, což značně zvyšuje provozní bezpečnost a lze jej lehce přemisťovat a šetřit místo.
4. Japonsko Yaskawa servomotor a ovladač
The stroj přijímá japonský servomotor Yaskawa a ovladač s vysokým přesnost, vysokorychlostní výkon, silná schopnost proti přetížení a dobrá stabilita.
Aplikace:
Vhodný pro povrchové opracování a vyhloubení forem na odlévání dřeva, FRP dřevěné formy, automobilové pěnové formy, lodní dřevěné formy, letecké dřevěné formy, parafínová forma, hliníková forma, kovová forma, dvojitě zakřivená průtoková forma GRG plíseň atd.
