E4 předoznačovací strojní zařízení pro vkládání štítků Vysoce automatizované řešení vkládání s automatickým systémem nakládání a vykládání. Kompletní pracovní cyklus nakládání, zakládání, vrtání a vykládání probíhá automaticky, což má za následek maximální produktivitu a nulové prostoje.
E4 předoznačovací vnořovací stroje
Popis výrobku
Vysoce automatizované hnízdní řešení s automatickým systémem nakládání a vykládání. Kompletní pracovní cyklus nakládání, zakládání, vrtání a vykládání probíhá automaticky, což má za následek maximální produktivitu a nulové prostoje. Prvotřídní komponenty na světě - italské vysokofrekvenční elektrické vřeteno, řídicí systém a vrtací banka, německé šroubové pohony hřebenem a pastorkem, japonská samomazná a prachotěsná čtvercová lineární vedení a vysoce přesné planetové převodovky atd. Skutečně všestranné - hnízdění, frézka, vertikální vrtání a gravírování vše v jednom. Dobře se hodí pro panelový nábytek, kancelářský nábytek, výrobu skříní.
Automatický etiketovací stroj s tiskárnou Zebra ZTL410 na vyžádání.
Vlastnosti:
Série |
E4-1224D |
Cestovní velikost |
2500*1260*200mm |
Pracovní velikost |
2440*1220*70mm |
Rychlost nakládání a vykládání |
15 m/min |
Přenos |
Pohon X Y hřebenem a pastorkem, pohon Z kuličkovým šroubem |

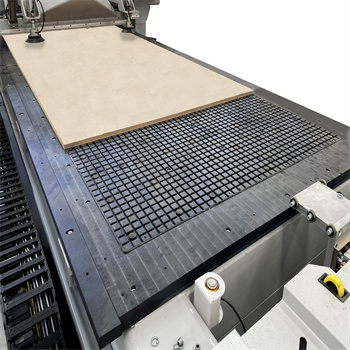

Struktura tabulky |
Dvouvrstvý vakuový stůl |
Výkon vřetena |
9,6kw/12kW |
Rychlost vřetena |
24 000 ot./min |
Pracovní rychlost |
25 m/min |
Zásobník nářadí |
Kolotoč |
Sloty pro nástroje |
8/12 |
Pohonný systém |
Yaskawa |
Napětí |
AC380/3PH/50HZ |
Ovladač |
OSAI/Syntec |
Detailní obrázky
1. HSD vřeteno s vyvrtávací jednotkou
HSD vřeteno: 9kw, vyšší výkon na vyžádání.
Italská skupina vrtáků: 5+4 vrtáky
2.Automatický stroj na označování čárových kódů
Automatický systém označování čárovými kódy, rychlejší než průměrná rychlost označování v průmyslu, vysoká produktivita.

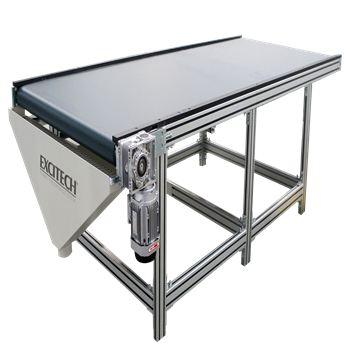

3.Automatický vykládací systém
4.Karuselový měnič nástrojů
Carousel měnič nástrojů Nesting cnc stroj, nástroj chanding je rychlejší a jednodušší.
5.Japonský servomotor YASKAWA
Japonská redukce SHIMPO, snížená hlučnost, vysoká přesnost a konzistentní výkon.
6.Japonská vodicí lišta THK
Vzorek
Aplikace:
Nábytek: ideálně vhodný pro zpracování dveří skříněk, dřevěných dveří, nábytku z masivního dřeva, panelového dřevěného nábytku, oken, stolů a židlí atd.
Další dřevěné výrobky: stereo box, počítačový stůl, hudební nástroje atd.
Dobře se hodí pro zpracování panelů, izolačních materiálů, plastů, epoxidových pryskyřic, směsí uhlíku atd.
Dekorace: akryl, PVC, hustotní deska, umělý kámen, organické sklo, měkké kovy jako hliník a měď atd.
Informace o společnosti
O nás
Srdečně vítáme v naší společnosti na návštěvy v terénu.
Balení a doprava
CNC centrum musí být zabaleno s plastovou fólií pro čištění a ochranu proti vlhkosti.
Upevněte cnc stroj do dřevěného pouzdra pro bezpečnost a proti nárazu.
Přeneste dřevěné pouzdro do kontejneru.
